ハカマ付ガラス引戸 | 5mm | 単線 | 掘込式 | フラット | ステンレス | ヘアーライン |
開口寸法:幅2000mm、高さ1600mmまで
ガラス寸法目安:幅700mm、高さ1500mmまで
ガラス寸法目安:幅700mm、高さ1500mmまで
カウンター面の段差をなくしたフラット設計
インナーパッキンの付いた防虫・防塵・ガタ付き防止機能の上レール
各種受付窓口、ショーケース等で使用可能

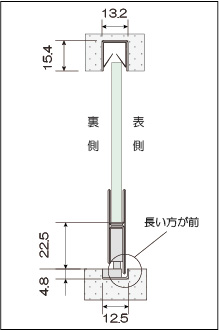

上レール、下レール、ハカマ(ベアリング含む) |
|
フロートガラス、フロスト(タペストリー)ガラス グレー色付ガラス、ブロンズ色付きガラス |
|
強化ガラス加工 可 透明飛散防止フィルム貼り 可 |
|
透明(クリア)破損止、透明(クリア)戸引手破損止 戸引手破損止、両戸引手破損止、受付錠 |
ガラス引戸を取り付ける場所の開口サイズを教えて頂ければ、
当方にて上下レールのサイズ及びガラス板のサイズを計算し納まるサイズ
でご提案させて頂きます
クリアランスが少ないため特に高さのサイズを正確に測ってください
念のため2~3か所サイズを測って頂いたほうがより確実です
取付に際し上レールは両面テープ・ボンドにより接着もしくは枠にビス止
めします。
下レールは両面テープ・ボンドにより接着します(下レールもビス止めも
可能ですが段差等ができるため推奨しておりません)
当方にて上下レールのサイズ及びガラス板のサイズを計算し納まるサイズ
でご提案させて頂きます
クリアランスが少ないため特に高さのサイズを正確に測ってください
念のため2~3か所サイズを測って頂いたほうがより確実です
取付に際し上レールは両面テープ・ボンドにより接着もしくは枠にビス止
めします。
下レールは両面テープ・ボンドにより接着します(下レールもビス止めも
可能ですが段差等ができるため推奨しておりません)
必須アイテムです
ハカマはベアリング及びガラスもセットした状態でお送りいたします
ハカマはベアリング及びガラスもセットした状態でお送りいたします
素材 | 長さ | 価格(税別) | カット代(税別) |
ステンレス:ヘアーライン | 1990mm | 10,180円 | 400円 |
素材 | 長さ | 価格(税別) | カット代(税別) |
ステンレス:ヘアーライン | 2000mm | 8,250円 | 400円 |
ハカマはベアリング及びガラスもセットした状態でお送りいたします
素材 | 長さ | 価格(税別) | カット代(税別) | ベアリング2ヶ(税別) |
ステンレス:ヘアーライン | 1490mm | 18,430円 | 1,500円 | 1,980円 |
ガラス種類もお選びいただけます
ガラス寸法、価格等はご返答の際にご提案させていただきます
ガラス寸法、価格等はご返答の際にご提案させていただきます
通透明ガラスです
最も一般的で安価なガラスで、
通常はフロートガラスで特に
問題ありません
最も一般的で安価なガラスで、
通常はフロートガラスで特に
問題ありません
片面すりガラス調のガラスです
当社ではすりガラス調を外側と
し、引手加工もすりガラス調の
面から加工します
反対面でも可能です
当社ではすりガラス調を外側と
し、引手加工もすりガラス調の
面から加工します
反対面でも可能です
熱線吸収板ガラス(グレー:黒色)です
スモークガラスとも呼ばれ、強
度や重量等はフロートガラスと
変わりません
スモークガラスとも呼ばれ、強
度や重量等はフロートガラスと
変わりません
熱線吸収板ガラス(ブロンズ:
茶色)です
スモークガラスとも呼ばれ、強
度や重量等はフロートガラスと
変わりません
茶色)です
スモークガラスとも呼ばれ、強
度や重量等はフロートガラスと
変わりません
【切断面処理】
切断処理は縦の両サイドの面を
取り磨き加工します(H二方糸
面磨き(最も綺麗な加工))
ハカマ部分及び上レール部分は
手切れ防止処理加工のみ
取り磨き加工します(H二方糸
面磨き(最も綺麗な加工))
ハカマ部分及び上レール部分は
手切れ防止処理加工のみ
【引手加工】
引手加工は船底彫りとなります
位置については基本的に高さ方
向はガラス板の中心に加工いた
します
位置については基本的に高さ方
向はガラス板の中心に加工いた
します
万が一割れた際の安全対策として、ガラスはそれぞれ
強化ガラス加工や飛散防止フィルム貼り(透明)もできます
強化ガラス加工や飛散防止フィルム貼り(透明)もできます
強化ガラスとは、ガラスを約700℃まで加熱した後ガラス表面に空気を吹きつけ、均一
に急冷し、表面に圧縮層を持たせたガラスです
上記により強度は3~5倍程度強くまた熱にも強く(耐熱温度200度程度)なります
強化加工しても見た目は変わりませんが、万が一割れた際も粉々になりますので破片で
大怪我をしないという意味で安全です
に急冷し、表面に圧縮層を持たせたガラスです
上記により強度は3~5倍程度強くまた熱にも強く(耐熱温度200度程度)なります
強化加工しても見た目は変わりませんが、万が一割れた際も粉々になりますので破片で
大怪我をしないという意味で安全です
厚み5mm以上でも概ね1.5㎡以上の大きいサイズのガラスを使用する場合は透明飛散防
止フィルム貼りをお勧めいたします
万が一割れた際でも破片が飛び散らないため安全です
通常は内側(引手加工している面の反対側)にフィルム貼りします
止フィルム貼りをお勧めいたします
万が一割れた際でも破片が飛び散らないため安全です
通常は内側(引手加工している面の反対側)にフィルム貼りします
オプションの部材です
カット寸法等は開口寸法に応じてご提案させていただきます
カット寸法等は開口寸法に応じてご提案させていただきます
ガラス戸当たり部やガラス棚の破損防止などにご使用いただけます
商品番号 | 素材 | 長さ | 価格(税別) | カット代(税別) |
04715 | ビニール:硬質タイプ | 2000mm | 610円 | 50円 |
ビニール製の戸引手付の破損止ですガラス引戸の破損止めとしてご使用いただけます
商品番号 | 素材 | 長さ | 価格(税別) | カット代(税別) |
05730 | ビニール:硬質タイプ | 1820mm | 1,600円 | 50円 |
ステンレス製の戸引手付の破損止
です ガラス引戸の破損止めとして
ご使用いただけます
商品番号 | 素材 | 長さ | 価格(税別) | カット代(税別) |
05820 | ステンレス:ヘアーライン | 2000mm | 8,530円 | 400円 |
内側・外側からの開閉が可能、
受付カンターなどに最適です。
商品番号 | 素材 | 長さ | 価格(税別) | カット代(税別) |
05846 | ステンレス:ヘアーライン | 2000mm | 14,170円 | 400円 |
受付カウンター、各種窓口の簡
易ロックです
地震の際の揺れによるガラス引戸はずれ防止にもなります
地震の際の揺れによるガラス引戸はずれ防止にもなります
商品番号 | 素材 | 価格(税別) |
71540 | ABS樹脂:白 | 970円 |
素材・カラー・線数・取付方法・下レール
・ガラス厚み別に様々なプランがあります
最適なプランをお選び下さい
セットプランの選び方をまとめました
よく分からない方は一度ご確認下さい
よく分からない方は一度ご確認下さい
