セットプランは『タイプ』『ガラス厚み』『線数』『取付方法』『下レール』『素材』
『カラー』別に分類しています
それぞれの詳細につきまして、下記にてご説明させて頂いております
ご不明な点等ありましたらお電話にて(TEL:072-940-6084)ご連絡下さい
また  or  からご希望のプランを
絞り込んで選ぶこともできます

  ガラス仕様について

ガラス種類・仕様等は、各セットプランのお見積フォーム記入の際にご希望の内容を
選択・ご記入していただけます

type
じか引きガラス引戸とハカマ付ガラス引戸の2種類があります
引戸を設置する開口寸法等によってご希望のタイプをお選びください
ガラス引戸をレールに直接はめ込む方式
開口寸法が小さいサイズの場合に適しています
幅:1100mmまで
高さ
650mmまで
開口寸法目安:幅1100mm、高さ650mmまで
ガラス寸法目安:幅500mm、高さ600mmまで
比較的小さいサイズ場合に適しています。レールの長さは1800mmあり、高さが300mm
程度と低ければもう少し幅があるものでもできます

小さめの本棚・食器棚やオープン棚、カラーボックスにも取付可能
ガラス厚みは3mm用、5mm用があります
厚み5mm用のレールを使用すれば各種デザインガラスで引戸を作ることもできます

ガラス引戸にベアリング付のハカマがセットされたタイプです
ベアリングが付いているので、スムーズに引戸が開閉します
開口寸法が大きい場合や頻繁に引戸を開け閉めする場合にお勧めしています
オプションで戸当たり・錠前も取付できます

幅:2000mmまで
高さ
1900mmまで
※ガラスの厚さ・幅・高さにより
作成できない場合もございます
ガラス厚み5mm用を基本として6,8mm用まであり、小さいサイズから
開口寸法:幅2000mm×高さ1900mm等かなり大きなサイズまで対応しています
素材や線数、取付方法等によりバリエーションも豊富で、家具全般に使用でき、サンプルケースや
受付カウンター、ショーケース、掲示板等ほとんどの場所に取り付けることができます
プッシュ鍵や戸引手金物等オプション部材もあります
type
じか引きガラス引戸:厚み3、5mm(4mm:デザインガラス)
ハカマ付ガラス引戸:厚み5、6、8mmよりお選び頂けます
開口寸法やガラス寸法によって適した厚みがあります。
サイズ的に下記目安よりオーバーする場合や
ガラスが細長くなる場合等ご不明な点等ありましたら別途ご相談ください
※じか引き用の5mmは厚み4mmを目安としてください
ガラス厚み 開口寸法:2枚引戸 ガラス寸法:1枚当たり(目安) ガラス重量:1枚当たり
3mm W:1100mm H:  650mm W:500mm H:  600mm 2.5kg : 0.3㎡/1枚
4mm W:1100mm H:  650mm W:500mm H:  600mm    4kg : 0.4㎡/1枚
5mm W:2000mm H:1600mm W:700mm H:1500mm  20kg : 1.5㎡/1枚
6mm W:2000mm H:1800mm W:800mm H:1700mm  25kg : 1.7㎡/1枚
8mm W:2000mm H:1900mm W:950mm H:1800mm  40kg : 2.0㎡/1枚
type

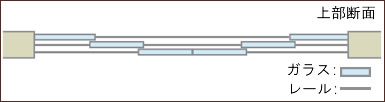

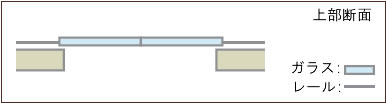

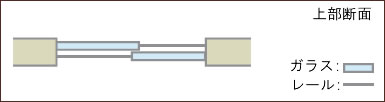

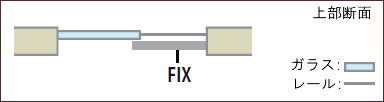

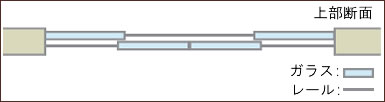

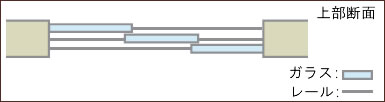

単線 2線 3線があります
開口寸法やガラス引戸枚数によってご希望の線数をお選びください
type
面打式(めんうちしき)掘込式(ほりこみしき)があります
面打式は開口部に直接取付ができます
堀込式は開口部のミゾにレールを埋込むタイプです
レールがミゾに収まるので見栄えはよいです。
面打式(めんうちしき)とは開口の枠に直接取り付ける方法です
事前に枠に加工等が必要ありません
既に開口部分がある場合や掘り込みの加工が難しいとき等に使用します
取付に際し上レールは両面テープ・ボンドにより接着もしくは枠にビス
止めします
下レールは両面テープ・ボンドにより接着します(下レールもビス止め
も可能ですが段差等ができるため推奨しておりません)
掘込式(ほりこみしき)とは開口枠に上下レールを埋め込む方法です
事前に枠にレール部分の溝加工が必要になります
面打式と比較してレールの見える部分が少ないため、よりスッキリと
したガラス引戸の製作が可能となります
取付に際し上レールは両面テープ・ボンドにより接着もしくは枠にビス
止めします
下レールは両面テープ・ボンドにより接着します
type
下レールの種類として山型・ヨの字・直立・フラットタイプがあります
設置場所や用途等によってご希望の下レール形状をお選びください
山型(やまがた)レールとは断面形状が凸凸となっている
レールで主に面打式で取り付ける場合に使用されます
ハカマ付ガラス引戸のみに対応しています バリエーションは
豊富で、単線・2線・3線共にあります

ヨの字(よのじ)レールとは断面形状がカタカナの『ヨ』の字を
時計回りに90度傾けた形のレールで主に掘込式で取り付ける

場合 に使用されます

じか引きガラス引戸はこのタイプ(2線)のみです
ハカマ付ガラス引戸の場合、単線・2線・3線共にあります

直立(じかだち・ちょくりつ)レールとはヨの字レールの
改良版で、ヨの字レールの中にベアリングコマ(:ハカマのコマ
の事)の溝があり、ガラス引戸が直立するレールです
ハカマとレールが擦れたりすることがなく静音設計のレールです
面打式・掘込式どちらもあります ハカマ付ガラス引戸のみに
対応しており、単線・2線・3線(アルミ:バフシルバーのみ)
共にあります
フラットレールとは開口部下面がフラットになるレールで、
受付カウンター等段差が気になるような場所の場合に使用します
掘込式でハカマ付ガラス引戸のみに対応しています
レール素材はステンレス製及びアルミ:バフシルバーのみで、
単線・2線のタイプがあります
type
レール ハカマの素材として
    アルミ・ステンレス・真鍮・ビニール(レールのみ)があります
    設置場所や耐久性等によってご希望の素材をお選び下さい
PVC:ポリ塩化ビニル製 安価で耐候性があります
じか引き用ガラス引戸のみに対応しており、比較的小さな食器棚や
書棚、オープン棚等に使用されています
水廻りでも使用可能です
上下レール、及びチョコ色のみ戸当たり部材もあります
ステンレスと比べ強度、耐蝕性は劣るが軽量で安価です
ハカマ付ガラス引戸では最も一般的な素材で、家具全般、サンプル
ケースや受付カウンター、ショーケース、等に使用されています。
バフシルバーのみ屋外や水廻りで使用可能です
上下レール、ハカマ以外にオプション部材もあります

引戸の素材の中で強度的に最も強く耐蝕性にも優れ錆びにくいです
仕上げはヘアーライン仕上げで、かなり大きなハカマ付ガラス引戸
の場合でも使用できます
水廻りや屋外にて使用する場合はステンレス製でご検討ください
スーパーマーケットの生鮮売場や外部掲示板、各種ショーケース等
に使用されています
上下レール、ハカマ以外にオプション部材もあります

真鍮はゴールド(金色)に近く、光沢もあり耐蝕性にも優れて
おります
貴金属、アクセサリー・時計売場等、高級志向なショーケースに
使用されています。
type
素材毎に各種仕上・カラーがあります
設置場所に合ったお好みのカラーをお選び下さい

カラーバリエーション

 ウルミ(チョコ色)

 グレー

 アイボリー

カラーバリエーション

 ヘアーライン

 #600

カラーバリエーション

 バフシルバー
クローム(鏡面)
ブロンズ

カラーバリエーション

 ゴールド
